iPhoneXの基盤修理
- 修理前状況
-
端末を水没させてしまったとのことで一度他店舗様にて修理を依頼し、その場では復旧することが出来なかったとのことです。
その際に基盤が損傷しているとの診断を受け、当店へご相談にご来店されました。
端末内部は一度他店舗様にて清掃されていたので腐食等は綺麗に取りかれておりました。
- 修理内容
-
まずは基盤の点検をさせて頂きます。

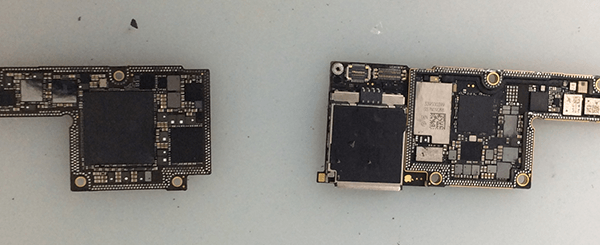

iPhoneXの基盤は少し特殊で２枚の基盤を重ねている２層の構造になっています。
その為少しの衝撃などで２枚の基盤を繋いでいる部分が剥がれてしまう場合があり、今回はその２枚の基盤が一部剥がれていたことが原因で起動しなかったようです。一度基盤を分離させて再度ハンダで基盤と回路を復旧します。
基盤の周りに細かくボール状のハンダが着いており、その一つ一つが上手く着いていないと起動しない症状が出てしまいます。

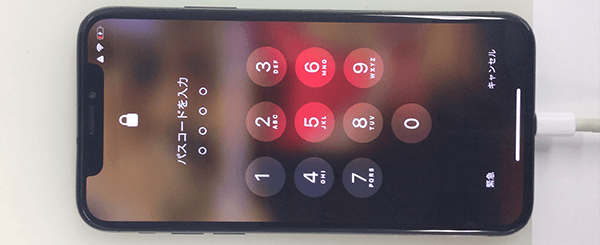

作業完了後分解したパーツを慎重に付け直し起動するか確認をしてみます。すると無事に起動。ただしモバイルネットワークにエラーが出ているようです。
モバイルネットワークICが破損してしまっているのが原因です。しかしWiFiは繋がっている為データのバックアップはできる状態。
お客様はデータさえ取れれば良いとのことでしたので、この状態で作業完了です。
お客様の声-
他のお店で直らなかったので、正直もうあきらめていましたが、「また起動した画面が見られるとは」と感無量です。
端末の中のデータだけでも、と思っていたので直ってくれて本当に良かったです！諦めずに修理に出してみるものですね。
接客も丁寧で非常にいいお店だったので、今後も何かあればお願いしようと思います。
ありがとうございました。
基板修理事例
-
-
-
- 基板修理
- 2026/09/14
バックアップを取っていなかったのでなんとか復旧させてほしい。
と、ご来店くださいました。
機種はiPhoneSE2。
通電反応は微弱で、強制再起動をしてみてもリンゴループのまま変化がない状態です。
iPhoneSE2のリンゴループの場合、バッテリーの破損や充電口パーツにある温度センサーの破損などや、基盤の破損が考えられます。
まずはパーツ交換で復旧できないか試してみるご依頼を承リました！
端末をお預かりさせて頂き、画面を開けて新バッテリー、新充電口パーツにしてみますが変化無し…
基盤が破損している可能性が非常に高いということで、基盤修理のご依頼を承リました。
数日後…無事基盤修理にて復旧しデーターのバックアップが出来る状態となしました！
この度はiPhoneSE2のリンゴループ、基盤破損・基盤修理のご依頼をいただきまして誠にありがとうございました！
ー渋谷店修理担当：大町ー
-
-
-
- 基板修理
- 2025/11/21
データーが必要なのでなんとかできませんか？
と、ご来店くださいました。
機種はiPhone13。
＃Appleで見てもらったところ基盤が破損している可能性がある”との返答をもらったそうですが、以前からデーター容量の警告が頻繁に出ていたということで、基盤破損・データー容量の限界など色々と推測ができます。
まずはパーツ交換で復旧できないか画面を開けて内部点検をしてみることになりました。
端末をお預かりさせていただき、画面を開けてバッテリー・画面・充電口を仮付てみますが、基盤の一部箇所が異常な熱を発するだけで起動には至りません。
Appleでの所見通り、充電関連の基盤破損は確実であること、基盤修理で復旧できる可能性があることをお伝えさせて頂き、基盤修理のご依頼を承らさせていただきました。
端末をお預かりさせていただき数日後…無事基盤修理で復旧ができました！
この度はiPhone13の基盤破損・基盤修理のご依頼をいただきまして誠にありがとうございました！
ー渋谷店修理担当：大町ー
-
-
-
- 基板修理
- 2025/07/22
ある日突然、電源が入らない状態に。
これはiPhone12シリーズでよく見られる症状で、実際パーツ交換では直りません。
2層式の基板を分離し、中央近くに存在する電源ICを交換または再実装します。
原則、データはそのままで修理可能ですが、複合的な理由でデータの救出が難しい場合も。
お困りの際はスマホ修理ジャパン秋葉原店までご相談下さい。
秋葉原店 修理担当:須山
